ホーム » 応用 » 建築ソリューション

PET (ポリエチレン テレフタレート) フォームボードは、耐久性があり多用途の素材です。PVC(ポリ塩化ビニル)フォームボードの代替品として、彫刻などのさまざまな用途に非常に適しています。この素材は軽量で強度があり、剛性と柔軟性を兼ね備えており、表面が滑らかで加工が容易です。切断、成形、彫刻、特に細かい作業に適しています。

• リサイクル可能で環境に優しい。
• さまざまなアプリケーション分野に対応する多密度仕様。
• 耐熱性に優れ、長期使用温度120°C、短期最高使用温度200°C。
• 独立気泡構造、低吸水性、防カビ性。
• 断熱性に優れ、熱伝導率が低い。
• 優れた機械的特性と耐疲労性。
• 機械加工性に優れ、切断可能で接着が容易で、加熱してさまざまな湾曲形状を形成できます。
• コンクリート、鉄鋼、ガラスなどの熱膨張に匹敵する低い熱膨張係数。

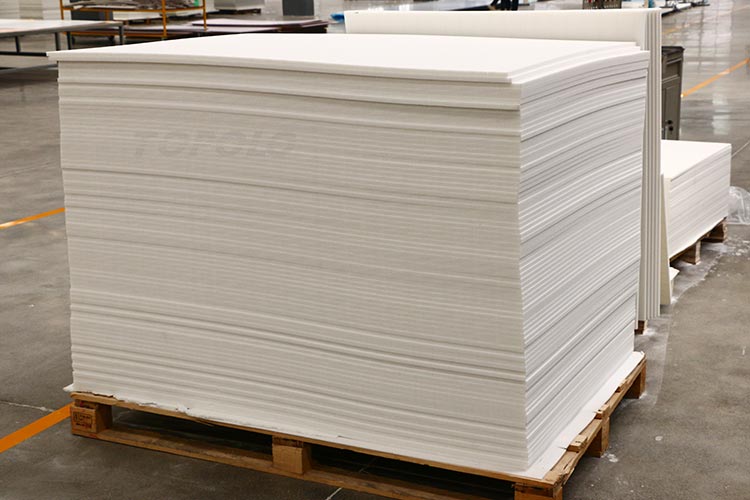

バージンとリサイクルPETフォームボードの両方を供給しています

当社のPET発泡ボードはCFC/HFCを含まず、ハロゲンフリーの難燃剤のみを添加しています。加工中に人体に有害な有毒ガスを発生しません。

仕様

長さ	2448mm(+/- 5mm)
幅	1008 mm (+/- 5mm) 1220 mm (+/- 5mm)
厚さ	5-150 mm(≤100 mm: +/- 0.5;≥100 mm: +/-1)

パフォーマンスパラメータ

試験項目	標準	単位	価値	TS80	TS100	TS120	TS150	TS200	TS50
密度	ISO845認証取得	kg/m³	範囲	85-95	100-110	120-130	150-160	190-210	235-260
圧縮強度	ISO844認証取得	MPaの	平均	0.85	1.20	1.80	2.40	3.90	5.20
圧縮弾性率	ISO844認証取得	MPaの	平均	73	100	115	140	200	235
引張強度	ASTM C297	MPaの	平均	1.40	1.80	2.20	2.50	3.20	4.00
引張弾性率	ASTM C297	MPaの	平均	90	110	120	160	210	275
せん断強度	2012 ISO1922	MPaの	平均	0.55	0.80	0.90	1.25	1.70	2.05
せん断弾性率	2012 ISO1922	MPaの	平均	13.5	23.0	27.0	35.0	51.0	70.0
ローラー剥離	ASTM D1781	mm.N/m	平均	20	20	20	20	20	20

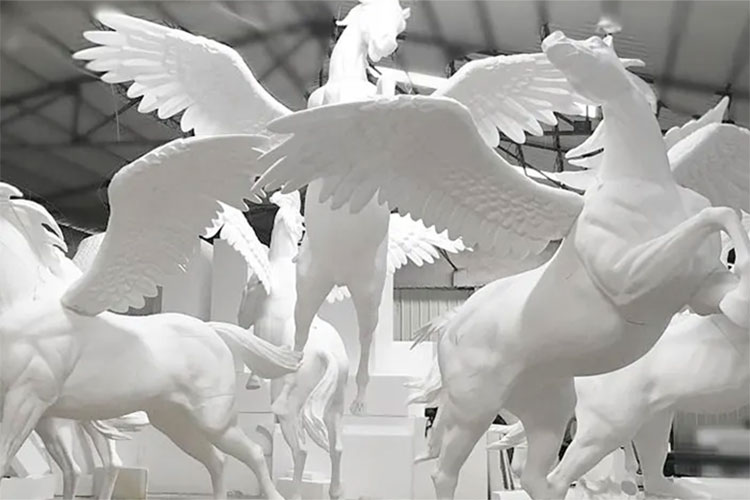

PETフォームボードの一般的な彫刻技術

• 手彫
  り 通常、鋭利なカッターナイフまたは彫刻ツールは、小さくて詳細なデザインを手彫りするのに最適です。
• 熱線切断
  熱線カッターは、PET フォーム、特に滑らかで湾曲したカットを作成したり、大きな部品を成形したりする場合に特に適しています。加熱されたワイヤーがフォームをきれいに切断し、エッジがギザギザになるリスクを軽減します。
• CNC加工
  より正確で複雑なデザインを実現するには、CNC マシンを使用して PET フォーム ボードを彫刻またはエッチングできます。この方法は、複雑なパターン、ロゴ、または詳細な 3 次元形状を作成するのに最適です。
• レーザー切断
  レーザー切断も、特に複雑で繊細なデザインの場合、PET フォームボードを彫刻する効果的な方法です。
