炭素繊維ハニカムサンドイッチパネルは、軽量かつ高強度を兼ね備えた複合材料です。炭素繊維プリプレグとポリプロピレンハニカムコアを接着フィルムで接着したものです。ポリプロピレンハニカムコアは、上部と下部の炭素繊維プレートにしっかりと接着され、サンドイッチ構造を形成しています。ポリプロピレンハニカムコアの曲げ剛性と強度の優れた性能と、カーボンファイバーシートの耐衝撃性により、パネルの剛性と強度の完璧な組み合わせを実現します。
仕様
| 対 | カーボンファイバープリプレグ(0.2-6.0mm) |
| コア | PP(ポリプロピレン)ハニカム。(密度:80-120kg/m³) |
| 厚さ | 10-150ミリメートル |
| 大きさ | 1000×1000、1000×2000、2000x5000mmまたはカスタマイズ |
概略図
炭素繊維プリプレグ
炭素繊維プリプレグは、高圧高温技術により炭素繊維上に樹脂を配合させた複合材料です。炭素繊維糸、エポキシ樹脂などの材料をコーティング、ホットプレス、冷却、ラミネートなどの工程で作ります。炭素繊維熱可塑性一方向プリプレグ複合材料や炭素繊維織物プリプレグなど、さまざまなタイプの炭素繊維プリプレグを取り揃えています。

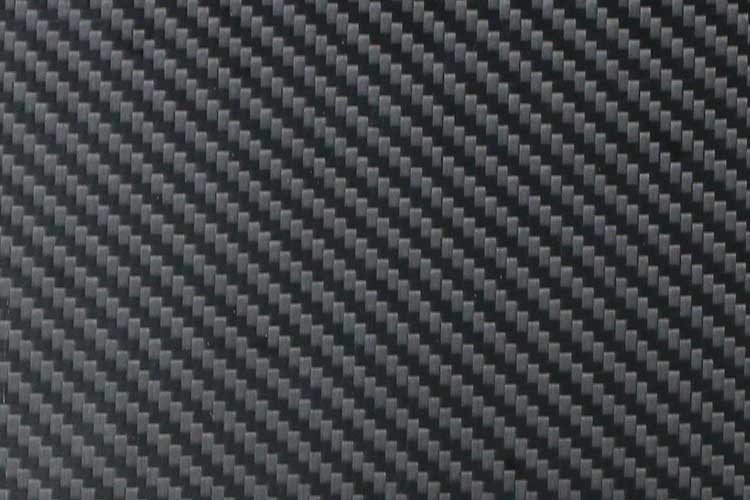

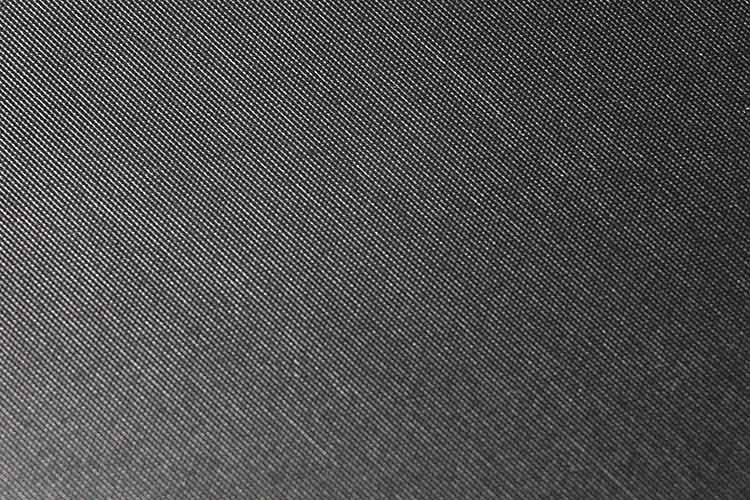

サーフェス テクスチャ
さまざまな織りの組み合わせ (プレーンとツイルの組み合わせ、ケブラー繊維などの他の繊維の追加など) を通じて、さまざまなカーボンファイバーの表面テクスチャをカスタマイズして、視覚的な美しさを高め、機械的要件に応じてパフォーマンスを最適化できます。
- T300カーボンファイバー。
- T300テフロンつや消し炭素繊維。
- T300ファインフロストカーボンファイバー。
- T700カーボンファイバー。
- T700テフロンつや消しカーボンファイバー。
- T700ファインフロストカーボンファイバー。
- 3Kカーボンファイバー。
- 3Kテフロンつや消しカーボンファイバー。
- 3Kファインフロストカーボンファイバー。
- 12kカーボンファイバー。
高弾性ポリプロピレンハニカム
ポリプロピレンハニカムは、軽量でありながら強度の高いコア材で、サンドイッチパネルの構造によく使用されます。ポリプロピレン(PP)をハニカム状に配置したコア構造で構成されており、高い強度対重量比を実現しています。この材料は、その優れた機械的特性、耐衝撃性、耐久性により、さまざまな産業で広く使用されています。
ポリプロピレンハニカムコアの一般的な性能パラメータ
| セルサイズ(mm) | 8 | 10 | 12 |
| 密度(kg/m³) | 80 | 75 | 70 |
| 圧縮強度(MPa) | 1.66 | 1.58 | 1.47 |
| 圧縮弾性率(MPa) | 45.7 | 41.2 | 38.9 |
| せん断弾性率(MPa) | 0.50 | 0.45 | 0.40 |
| 動作温度(°C) | -40-80 | -40-80 | -40-80 |
| 断熱U値 | 2.2 | 2.2 | 2.2 |
炭素繊維ハニカムサンドイッチパネルの用途
炭素繊維ハニカムサンドイッチパネルは、軽量、高強度、剛性の優れた組み合わせにより、さまざまな業界で広く使用されています。
- 自動車:ボディパネル、床、その他の構造部品に使用され、軽量化により速度と柔軟性を最大化します。
- マリン: 高性能船舶、ヨット、レーシングボートの建造に使用され、優れた剛性と耐衝撃性を備えています。
- スポーツ用品:さまざまなパドルラケットやバックボードに使用され、剛性と強度を維持しながら軽量化します。ピックルボールラケット、卓球台、バスケットボールのバックボードなど。
- ソーラーパネル: 太陽光発電用途では、炭素繊維ハニカムパネルが太陽電池アレイや集光器に軽量の支持構造を提供し、太陽光発電装置の耐久性と効率を向上させます。
- 航空機の構造部品: UAV の翼、尾翼、その他の耐荷重部品はカーボンファイバーハニカムパネルで作られており、空力形状の安定性を確保しながら飛行負荷を軽減し、飛行時間を延長できます。
