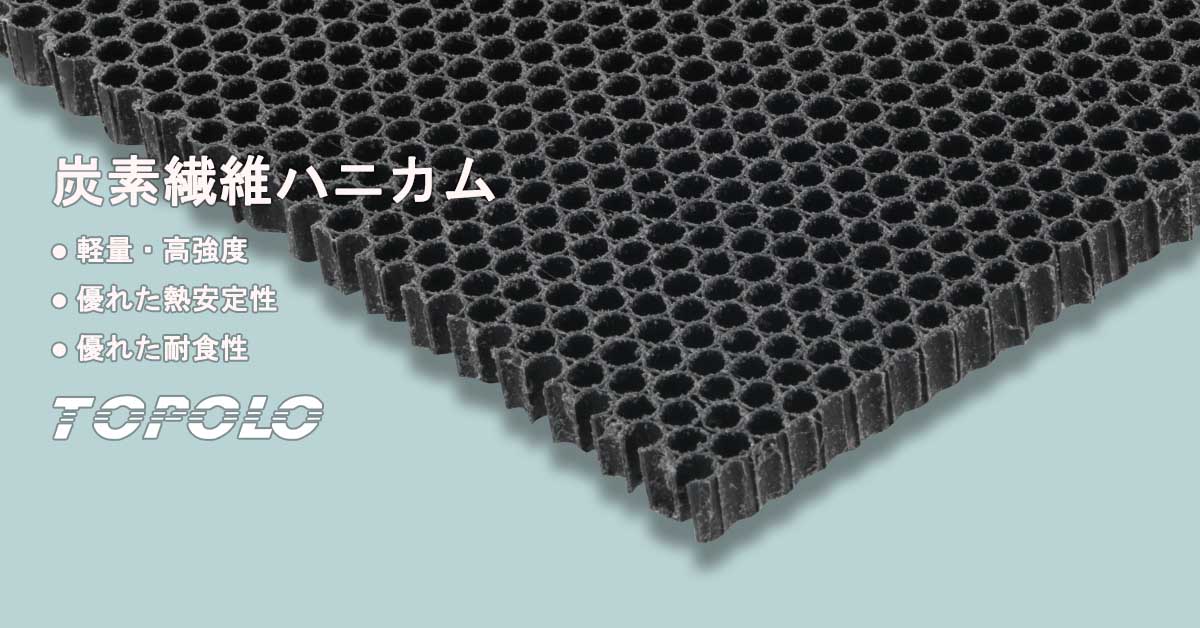

ハニカムコアは、ハニカムに似た生体模倣の傑作であり、想像以上に多様な素材組成を誇っています。カーボンファイバーのハニカムコアは、カーボンファイバーとグラフェン改質樹脂マトリックスを特殊な工程で作り、アルミニウムより30%軽く、かつより強い素材となります。炭素繊維の高い強度と樹脂マトリックスの優れた可塑性を組み合わせ、高い比強度と優れた加工性を実現しています。
カーボンファイバーハニカムコアの設計特徴
- 軽量かつ高強度
カーボンファイバーハニカムコアは密度は低いものの非常に高い強度を持ち、軽量かつ高い強度が求められる製品設計において自然な利点となります。既存のアルミニウムハニカム、アラミドハニカム、ステンレス鋼ハニカム、波形管、発泡金属などのエネルギー吸収材料と比べて、炭素繊維ハニカムコアは同じ密度でも圧縮力と曲げ強さが高く、より多くの衝撃エネルギーを吸収し、短時間で変形が少なくなります。
- 良好な熱安定性
カーボンファイバーハニカムコアは高温下でも安定した機械的および構造的性能を維持することができます。その熱抵抗は主に選ばれた樹脂システムに依存しており、強度や寸法安定性の大きな劣化なしに高温環境での持続使用に設計可能です。
- 優れた耐腐食性
カーボンファイバーのハニカムコアは、酸、アルカリ、湿気など幅広い化学物質に対して優れた耐性を示します。これにより、長期的な耐久性と信頼性が重要な過酷で腐食性の高い環境での用途に非常に適しています。
典型的な仕様
| アイテム | 共通分布 |
|---|---|
| 密度 | 20 – 120 kg/m³ |
| 厚さ | 3 – 100 mm |
| セルサイズ | 3mm / 6mm / 9mm |
| 細胞壁厚さ | 0.20mm |
| 圧縮強度 | 0.5 – 10 MPa(密度によります) |
| せん断強度 | 0.3 – 5 MPa |
| サービス温度 | 120°C – 300°C(樹脂システムによる) |
他のハニカムコアと比較
| 財産 | カーボンファイバーハニカムコア | アルミニウムハニカムコア | ノーメックス・ハニカムコア |
|---|---|---|---|
| 重量 | ★★★★★(最も軽い) | ★★★ | ★★★★ |
| 強度 | ★★★★★ | ★★★★ | ★★★ |
| 費用 | ★ (最高位) | ★★★ | ★★★★ |
| 耐食性 | ★★★★★ | ★★★ | ★★★★★ |
| 耐熱性 | ★★★★ | ★★★★ | ★★★★★ |
典型的な用途
カーボンファイバーハニカムコアは、厳格な強度対重量比が必要な用途でよく使われます。
航空宇宙
その利点は、優れた機械的特性、優れたアブレーション耐性、そして卓越した耐候性にあり、過酷な環境下でも長期間安定して稼働することを可能にします。
例えば:
- 航空機内部パネル、
- ラドーム構造。
- 衛星構造部品。
交通
その広範な応用は、偶発的な衝撃による変形が最小限であり、大量の衝撃エネルギーを迅速に吸収できるため、乗客の安全性と構造的保護を大幅に向上させています。
例えば:
- レーシングカーの構造部品、
- 高級RV/探検車両の部分構造物。
