CFRTスキンPVCフォームサンドイッチパネル
より耐久性のあるフォームサンドイッチパネル
ホーム » 材料 » フォームサンドイッチパネル » PVCフォームサンドイッチパネル
- 軽量
- 高い強度と耐久性
- 腐食と防湿
- 断熱
- 難燃性
この材料は、硬質PVCフォームとCFRT(連続繊維強化熱可塑性プラスチック)の複合材料です。熱硬化性FRP(ガラス繊維強化プラスチック)の代わりにCFRTを使用し、より耐久性と強度の高いサンドイッチパネル構造を実現しました。
仕様
| 対 | CFRT(連続繊維強化熱可塑性プラスチック)複合シート。 (厚さ:0.7-2.0mmまたはカスタマイズ) |
| 表面処理 | 光沢、マット、エンボス加工、ラフ。 |
| コア | PVC(ポリ塩化ビニル)フォーム。(密度:40-250kg/m³) |
| 複合法 | 熱可塑性ラミネートまたは接着剤ラミネート。 |
| 厚さ | 10-150mmまたはカスタマイズ。 |
| 長さ | ≤12000mmです。 |
| 幅 | ≤2800mmです。 |
構造図

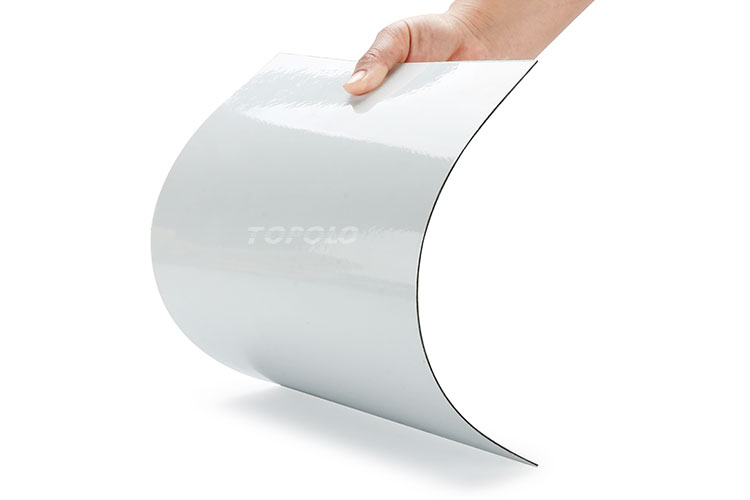

外層 – CFRT シート
連続繊維を熱可塑性樹脂と組み合わせて、耐久性、軽量、耐久性のあるUDプリプレグテープを作成し、設定された角度で熱ラミネートして、性能が向上したCFRTシートを形成します。CFRT ラミネートは、高い強度重量比、優れた耐衝撃性、湿気や化学薬品などの環境要因に対する耐性など、優れた機械的特性で知られています。
独立気泡PVCフォームコア
独立気泡PVCフォームは、独立気泡構造を持つ硬質材料です。熱伝導率が低く、独特のハニカム構造により、構造強度、断熱性、防水性などの点で他の硬質フォーム(XPS、PU、PET、EPS)よりも優れた性能を発揮し、全体的な性能がバランスが取れています。
PVCフォームの性能パラメータ
| アイテム | P60 | P80 | P100 | P130 | 200ペソ | P250 |
| 密度(kg / m3) | 60 | 80 | 100 | 130 | 200 | 250 |
| 引張強度(Mpa) | 1.8 | 2.5 | 3.5 | 4.8 | 7.1 | 9.2 |
| 引張弾性率(Mpa) | 75 | 95 | 130 | 175 | 250 | 320 |
| 圧縮強度(Mpa) | 0.9 | 1.4 | 2.0 | 3.0 | 4.8 | 6.2 |
| 圧縮弾性率(Mpa) | 72 | 90 | 135 | 170 | 240 | 300 |
| せん断強度(Mpa) | 0.76 | 1.15 | 1.6 | 2.2 | 3.5 | 4.5 |
| せん断 Mpdulus(Mpa) | 20 | 27 | 35 | 50 | 85 | 104 |
| せん断ひずみ(%) | 20 | 30 | 40 | 40 | 40 | 40 |
CFRTスキンPVCフォームサンドイッチパネルの応用
CFRT スキン PVC フォーム サンドイッチ パネルは、トラックの車体、RV、海洋、建築、その他の要求の厳しい産業など、軽量かつ高強度が必要な用途に使用されます。
- トラックの車体とトレーラー: 乾貨物、冷蔵輸送、特殊車両用。
- RV 複合パネル:キャンピングカー、キャラバン、遠征トラック、トラックキャンピングカー、ハードシェルルーフテント、ティアドロップトレーラー、オフロードトレーラーなどの車体構造に。
- モジュール式建物: 壁、床、天井、間仕切りなど。
- ボックス:航空ボックス、産業および農業機器のシェルなど。
また、PU(ポリウレタン)、PET(ポリエチレンテレフタレート)、XPS(押出ポリスチレン)フォームコアを使用したCFRTサンドイッチパネルも提供しています。複合材料の詳細については、お問い合わせください。
