CFRTスキンPUフォームサンドイッチパネル

ホーム » 材料 » フォームサンドイッチパネル » PUフォームサンドイッチパネル

新しい断熱グラスファイバー複合パネル

軽量
高強度
断熱
耐候性
手頃な価格

この複合材料は、独立気泡ポリウレタン (PU) フォームと連続繊維強化熱可塑性 (CFRT) シートを接着剤を介して組み合わせます。CFRTの高い強度と靭性と、ポリウレタンフォームの断熱特性を兼ね備えています。多くの用途で熱硬化性FRP、アルミニウム、スチールスキンフォームサンドイッチパネルを置き換えることができます。優れた機械的特性と耐候性に加えて、この複合パネルを大規模に適用することで、予算コストを大幅に削減できます。

CFRT スキン PU フォームサンドイッチパネルは、断熱材の用途における大きな進歩です。TOPOLOGROUPは、PUフォーム複合サンドイッチパネルの層間剥離が容易な問題を克服します。PUフォームコアはCFRT表層と緊密に組み合わされており、構造は安定しており、極端な高温多湿環境に耐えることができます。パネル表面には独自のアンチエイジング処理を採用し、紫外線に効果的に抵抗し、耐用年数を延ばします。

仕様

対	CFRT – 連続繊維強化熱可塑性プラスチック。 (厚さ:0.7-2.0mmまたはカスタマイズ)
表面処理	マット/グロッシー/ラフ。
コア	PU(ポリウレタン)フォーム。(密度:28-50kg/m³)
複合法	不飽和ポリエステル接着剤、ポリウレタン接着剤など
厚さ	10-150mmです。
長さ	≤12000mmです。
幅	≤2800mmです。
フレーム素材	木材、複合プロファイルなど。
使用温度	-40°Cから80°C

概略図

PUフォームコア

密度:28-50kg /m³。
熱伝導率:≤0.024W /(mk)。
接着強度:≥100kPa。
寸法変化率(70°Cx48h):1mm。
圧縮強度:≥160kPa。
引張強度:≥205kPa。
破断点伸び:≥10%。
閉じた細孔による気孔率:≥92%。
吸水率:≤3%。
水蒸気透過性;≤5Hg/(Pa.m.s)。
耐浸透性(1000mmx24h)(1000mm水柱X24h静水圧):≤5mm。

CFRTスキン

組成:熱可塑性一方向テープの2〜3層。
ガラス繊維含有量:60〜70%。
繊維タイプ:連続ガラス繊維。
樹脂の種類:熱可塑性ポリプロピレン樹脂。
厚さ:0.7-2.0mm。
表面処理(オプション):ポリマーフィルム(光沢/マット)。

CFRT表面処理

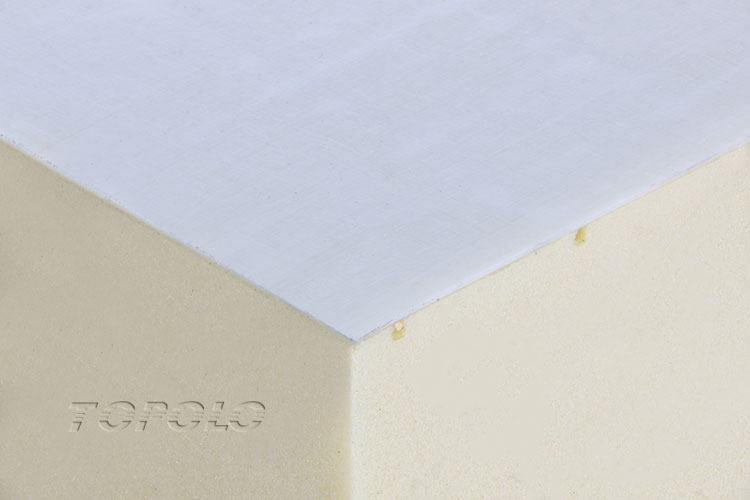

CFRT表面には保護フィルムがなく、熱可塑性一方向テープの自然な色を保ち、表面が比較的粗いです。

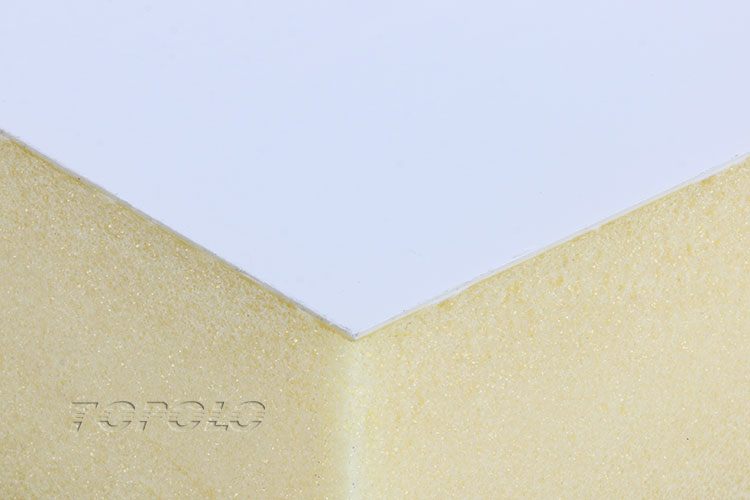

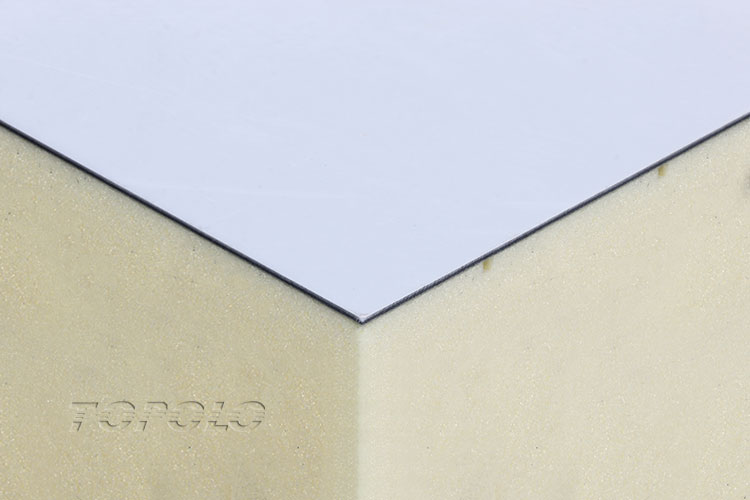

天然色CFRTの表面にポリマーフィルムを積層します。これらのフィルムは、CFRT表面を滑らかで平らにし、美観を大幅に向上させます。

黒色のCFRT表面はポリマーフィルムでラミネートされているため、色が濃くなります。

構造補強と性能向上

PU フォームは壊れやすく、損傷しやすいことがわかっています。サンドイッチパネルのコア材料としてそれだけに依存するだけでは、より高い強度の課題に耐えたり、さまざまな用途の要求を満たすには不十分です。構造強度を高めるためにフォームコアとスキンの厚さを増やすことは現実的ではありません。一般的なアプローチは、フォームコアに「スケルトン」を追加することです。PU フォームサンドイッチパネルのユニークな特徴は、この「スケルトン」が防水木材や複合プロファイルなどの非金属の低熱伝導率材料でできていることです。これにより、構造強度を確保しながら、熱伝達の問題も回避します。
