CFRTスキンXPSフォームサンドイッチパネルは、TOPOLOGROUPが車体用に開発した新しい断熱複合パネルです。CFRT(連続繊維強化熱可塑性プラスチック)シートの2層、XPSフォームコア、およびいくつかのフレーム材料で構成されています。熱硬化性 FRP/GRP フォームコアサンドイッチパネルの代替品として、同等の機能を提供し、場合によってはそれらを上回ります。

XPS フォームサンドイッチパネルの表層として熱硬化性 FRP の代わりに熱可塑性 CFRT を使用すると、多くの利点がもたらされます。

より耐久性: CFRT は FRP よりも丈夫で耐摩耗性に優れています。FRPは強い衝撃を受けると破損しますが、CFRTは破損しません。
手頃な価格: CFRT の価格は FRP よりもはるかに低く、CFRT の製造プロセスはよりシンプルで効率的です。
より環境に優しい:熱可塑性材料であるCFRTは完全にリサイクルできますが、FRPはリサイクルが困難です。

実験によると、XPSフォームサンドイッチパネルを絞って変形させても、皮膚としてのCFRTシートは無傷のままです。

仕様

対	CFRT – 連続繊維強化熱可塑性プラスチック。 (厚さ:0.7-2.0mmまたはカスタマイズ)
表面処理	マット/グロッシー
コア	XPS(押出ポリスチレン)フォーム。 (密度:35-50kg/m³)
複合法	不飽和ポリエステル接着剤、ポリウレタン接着剤など
厚さ	10-150mmです。
長さ	≤12000mmです。
幅	≤2800mmです。
フレーム素材	木材、グラスファイバープロファイル、アルミニウムプロファイル、板金など。
使用温度	-40°Cから80°C

概略図

細部

CFRTシート

連続繊維を熱可塑性樹脂と組み合わせて、耐久性、軽量、耐久性のあるUDプリプレグテープを作成し、設定された角度で熱ラミネートして、性能が向上したCFRTシートを形成します。CFRT ラミネートは、高い強度重量比、優れた耐衝撃性、湿気や化学薬品などの環境要因に対する耐性など、優れた機械的特性で知られています。

もっとその

XPSフォーム

XPSフォームは、断熱性、機械的強度、防水性などの優れた性能を備えた軽量の独立気泡フォームです。高性能複合パネルの製造に理想的な選択肢の 1 つです。

もっとその

CFRT表面処理について

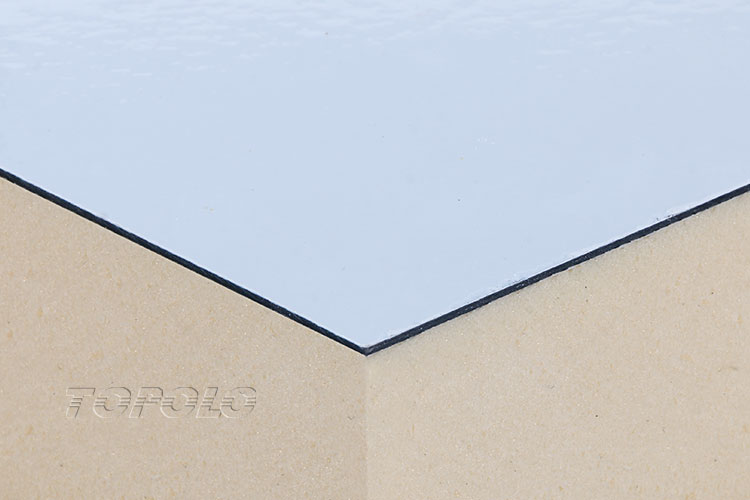

特徴:CFRTの表面はポリマー保護フィルムで覆われており、表面が滑らかで平らになり、ゲルコーティングされたFRPや金属パネルに匹敵する光沢効果を実現します。

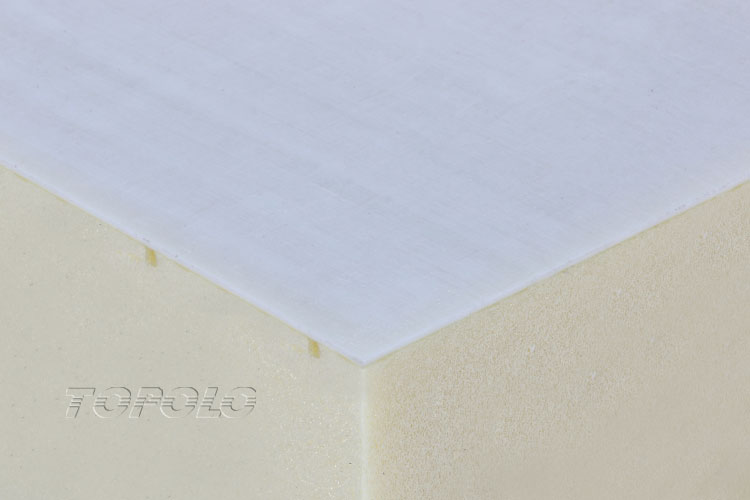

特徴:CFRTの表面にはコーティングがなく、ポリプロピレン樹脂自体が見え、表面は比較的粗いです。

CFRTスキンフォームサンドイッチパネルの強度を高める方法

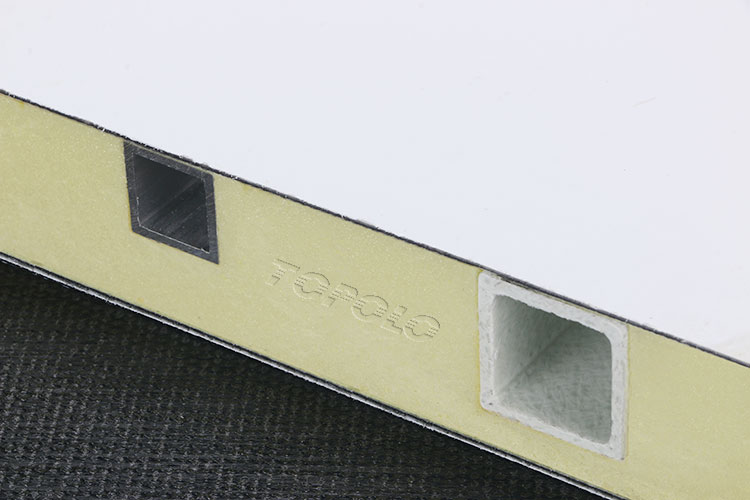

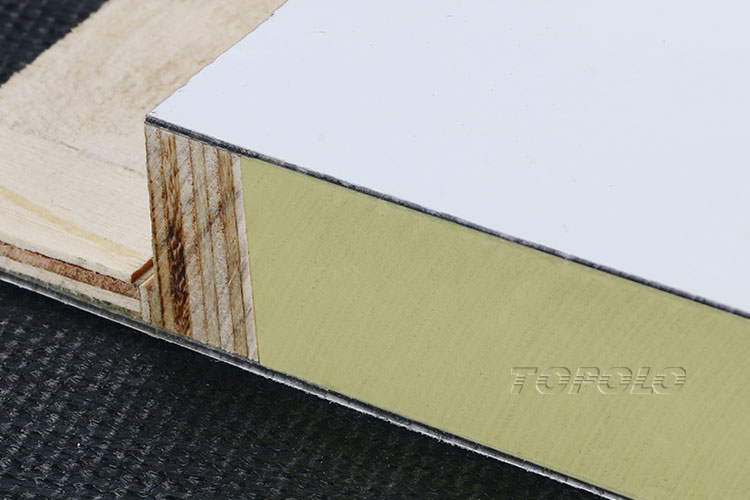

CFRT シートは優れた機械的強度を備えていますが、XPS フォームコアの固有の制限を補い、パネルの変形に対する耐性を向上させるために、一般的な方法は、パネル内に「骨格」材料 (木材、複合材料、金属など) を埋め込んで構造的なサポートを提供し、それによってより大型で高強度のパネルの製造要件を満たすことです。
