PETフォームサンドイッチパネル
ホーム » 素材 » フォームサンドイッチパネル
軽量、耐久性、環境に優しい
PETフォームサンドイッチパネルは、新しいタイプのフォーム複合パネルです。他の一般的なフォームサンドイッチパネル(ポリスチレン(EPS)やポリウレタン(PU)フォームパネルなど)と比較して、性能が優れているだけでなく、環境保護とリサイクル性にも大きな利点があります。そのため、多くの業界で広く使用されています。ポリエチレンテレフタレート(PET)フォームをコア素材とし、さまざまな種類のスキン素材(金属、繊維強化プラスチック、アルミホイル、木材など)と組み合わせて、軽量、高強度、優れた断熱性と遮音性に優れた複合パネルを形成しています。
TOPOLOGROUP – 革新的なサンドイッチパネルメーカー
TOPOLOGROUP は、高性能複合材料の研究、開発、生産、販売に注力する中国の大手 PET フォーム サンドイッチ パネル メーカーです。TOPOLOGROUP はテクノロジー主導の企業として、高度な生産プロセスと設備を使用して、さまざまな仕様と用途シナリオのさまざまな PET フォーム サンドイッチ パネルを提供し、軽量、高強度、環境に優しい材料に対するさまざまな業界のニーズに応えます。

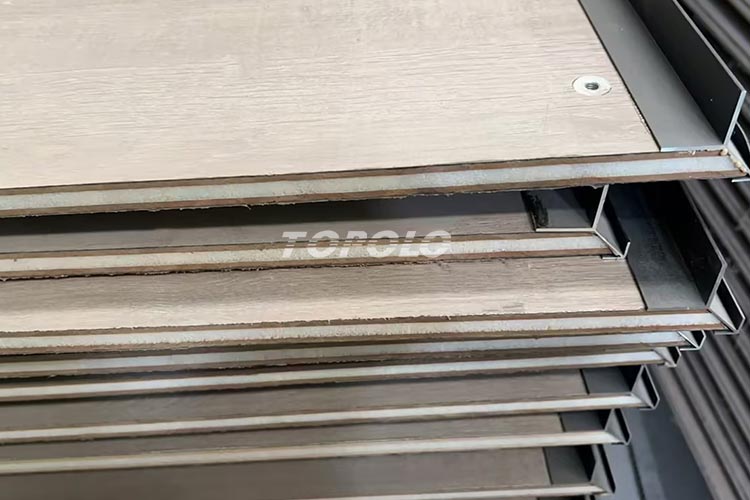

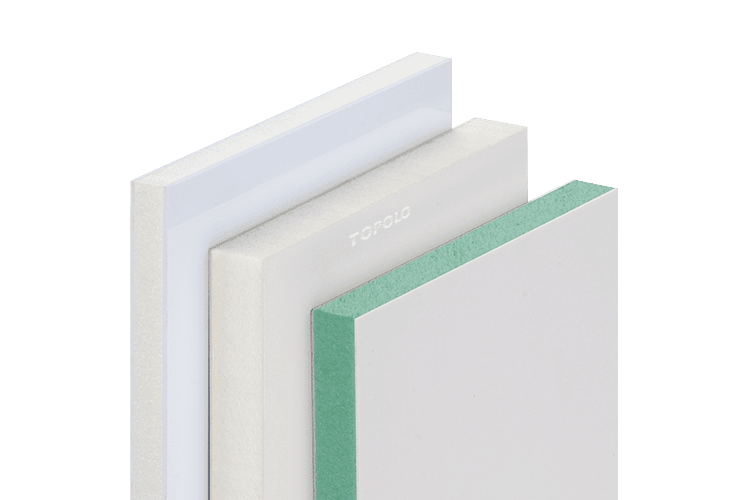

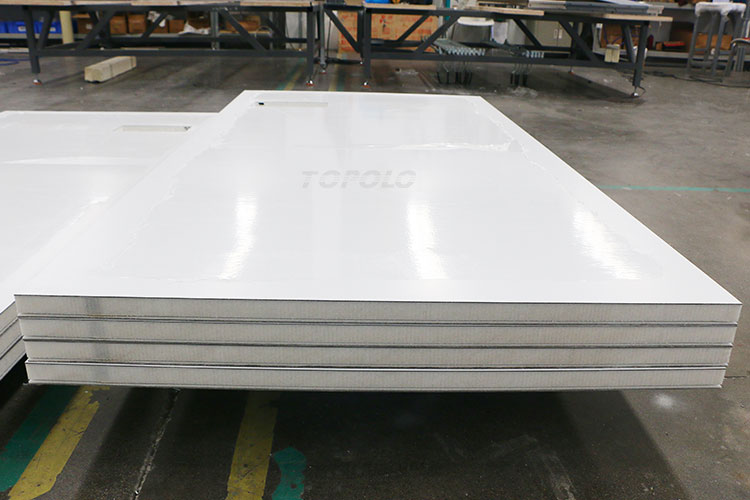

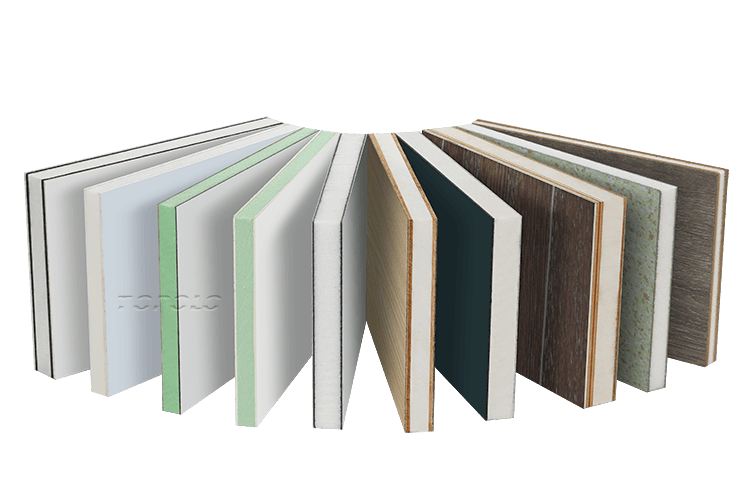

ギャラリー
仕様
| 標準構造 | 内側 + PET フォーム コア + 外側。 |
| 対 | FRP/GRP(ガラス繊維強化プラスチック)シート。 |
| CFRT(連続繊維強化熱可塑性プラスチック)。 | |
| アルミシート。 | |
| コーティングされた鋼板。 | |
| 木材(合板、MDF)。 | |
| PVC(ポリ塩化ビニル)プラスチック。 | |
| PET(ポリエチレンテレフタレート)プラスチック。 | |
| コア | PET(ポリエチレンテレフタレート)フォーム。(密度:60-300kg/m³) |
| 複合法 | 接着剤または熱複合材。 |
| 厚さ | 10-150mm |
| 長さ | ≤12000mm |
| 幅 | ≤3200mm |
構造図
軽量かつ高性能を兼ね備えた複合材料として、PETサンドイッチパネルの古典的な3層構造(フェーシング-コア-フェーシング)は、構造の安定性と機能の多様性を実現するためのコア設計です。この複合形状は単純に見えますが、材料の各層の相乗効果により、機械的特性、軽量性、用途適応性の効率的なバランスが実現されます。
一般的な PET フォーム サンドイッチ パネルを理解する
PETフォームサンドイッチパネルの一般的な用途

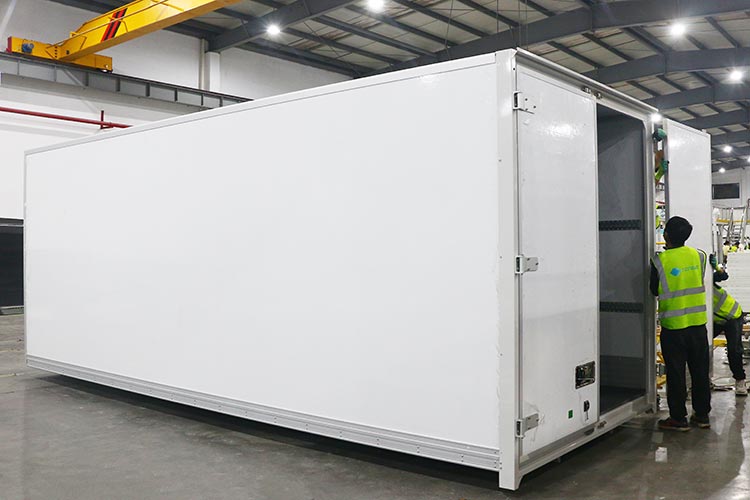

- グラスファイバーに面したPETサンドイッチパネルで作られたボックストラックボディは、軽く、強く、耐久性があります。
- バス、地下鉄、高速鉄道、その他の交通手段では、車両の重量を軽減するために、床やその他の部品にグラスファイバー化向PETフォームサンドイッチパネルが使用されています。
- 壁パネルにはグラスファイバーに面したPETサンドイッチパネルが使用され、床には合板に面したPETサンドイッチパネルが使用されます。
- PVC/PET に面した PET フォーム サンドイッチ パネルは、モジュール式家具 (パーティション、本棚、デスクトップ、ベッドフレーム、キャビネット、バスルームの壁パネルなど) の製造に使用されます。
PETフォームコア
01. 独立気泡構造
PET(ポリエチレンテレフタレート)フォームの構造的特徴は、フォーム内部の気泡が閉じており、外界とつながっていないことです。この特殊な構造により、PET フォームには次のような独自の利点が与えられます。
- 低吸水性:泡が閉じているため、泡に水が入らず、吸水率が非常に低く、湿気の多い環境や水中環境でも長時間安定して使用できます。
- 高い機械的強度:閉じた気泡が強力な構造的サポートを提供し、独立気泡PETフォームは外力を受けたときにより高い圧縮強度と耐曲げ性を示します。
02. 複数回リサイクル可能
- PETフォームは環境保護において大きな利点があります。破砕、洗浄、乾燥、溶融造粒などの工程を経て、生成されたPET粒子を使用して、新しいPETフォームやその他のPET製品を製造できます。
03. PETフォームの性能パラメータ
| 試験項目 | 標準 | 単位 | 価値 | TS80 | TS100 | TS120 | TS150 | TS200 | TS50 |
| 密度 | ISO845認証取得 | kg/m³ | 範囲 | 85-95 | 100-110 | 120-130 | 150-160 | 190-210 | 235-260 |
| 圧縮強度 | ISO844認証取得 | MPa | 平均 | 0.85 | 1.20 | 1.80 | 2.40 | 3.90 | 5.20 |
| 圧縮弾性率 | ISO844認証取得 | MPa | 平均 | 73 | 100 | 115 | 140 | 200 | 235 |
| 引張強度 | ASTM C297 | MPa | 平均 | 1.40 | 1.80 | 2.20 | 2.50 | 3.20 | 4.00 |
| 引張弾性率 | ASTM C297 | MPa | 平均 | 90 | 110 | 120 | 160 | 210 | 275 |
| せん断強度 | 2012 ISO1922 | MPa | 平均 | 0.55 | 0.80 | 0.90 | 1.25 | 1.70 | 2.05 |
| せん断弾性率 | 2012 ISO1922 | MPa | 平均 | 13.5 | 23.0 | 27.0 | 35.0 | 51.0 | 70.0 |
| ローラー剥離 | ASTM D1781 | mm.N/m | 平均 | 20 | 20 | 20 | 20 | 20 | 20 |
異なるフェーシングの性能比較
| スキン素材 | FRP/CFRT製 | アルミニウム | 塗装済みスチール | 合板 | PVC/PET製 |
| 重量 | 軽量 | 軽量 | 軽量 | 中程度から重い | 中程度から重い |
| 強度 | 高い強度と耐衝撃性 | 高い強度と剛性 | 高い強度と剛性 | 適度な強度 | 適度な強度 |
| 耐久性 | 耐腐食性や環境要因に対する優れた耐性 | 耐久性に優れ、耐候性、耐腐食性 | 耐久性に優れ、腐食や紫外線に強い | 適度な耐久性、湿気に弱い | 適度な耐久性ですが、湿気に強い |
| 断熱 | 優れた絶縁特性 | 優れた絶縁特性 | 絶縁性が悪い | 適度な断熱性 | 優れた絶縁特性 |
| 耐湿性 | 優れた(耐水性、耐湿性) | エクセレント(防水) | 適度な耐湿性 | 不良(湿気の多い環境では膨張や腐敗しやすい) | 良い(耐湿性はあるが防水性はない) |
| 耐食性 | 非常に高い(耐腐食性) | 非常に高い(耐腐食性) | 高(コーティングによる耐食性) | 低(木材は腐敗する可能性があり、害虫の影響を受けやすい) | 中程度(多くの化学薬品に耐性がありますが、UV安定性はありません) |
| 費用 | 中から高 | 高い | 中程度 | 中程度 | 中程度 |
| 耐紫外線性 | 高い | 適度 | 中から高 | 低い | 低い |
| 柔軟性 | 適度 | 低い | 低い | 高い | 中から高 |
| 耐火性 | よし | 適度 | 適度 | 貧しい | 適度 |
| 美的品質 | 光沢のある滑らかな仕上がり | 滑らかなメタリック仕上げ | 滑らかでカスタマイズ可能な仕上げ(さまざまな色とデザイン) | ナチュラルでウッドライクな仕上げ | 滑らかで光沢があり、色をカスタマイズ可能 |
PET フォーム複合材料を使用したプロジェクトの実行を検討している場合は、当社までご連絡いただければ、高レベルのソリューションを提供します。
