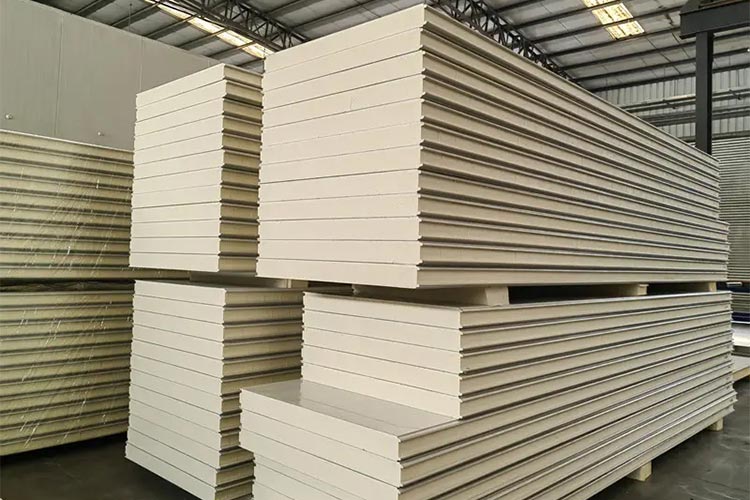

PIRサンドイッチパネル

PIRサンドイッチパネルは、断熱層としてポリウレタン硬質フォームを使用した両面金属複合パネルです。これは、今日の建築家が夢見る技術的で環境に優しい建築材料です。PIR サンドイッチパネルは、製油所、化学プラント、製薬プラント、作業場および生産ライン、食品工場、モジュール式建物、冷蔵倉庫、その他の建設業界の断熱材に広く使用されています。

PIRフォームにはPURフォームよりも多くの利点があります

PIRは、イソシアネートとポリオールの比率が異なり、ポリウレタンフォームをベースに異なる触媒や添加剤を添加して形成された架橋構造の発泡材料です。化学構造にはより多くのイソシアネート基が含まれています。PIRフォームは難燃性があり、熱伝導率が低く、軽量で、曲げ強度が高く、水を吸収せず、腐敗しません。PIRの生産指数はPURの生産指数よりもはるかに高いです。PURのポリシアネート指数は一般に110〜120ですが、PIRのポリシアネート指数は一般的に250以上です。したがって、その物理的および難燃性は一般的なポリウレタンよりも優れており、理想的な断熱材です。

構造図

PIRサンドイッチパネルの製造工程

ドラム原理を利用して、金属板を特別に設計されたコンベアプレートに置き、スプレー装置が金属板にPIR発泡剤を噴霧します。高温処理後、金属板の間に発泡剤が形成されます。お客様のニーズに応じて、さまざまなタイプとグレードの PIR パネルを製造できます。サンドイッチパネルの生産ラインは連続発泡プロセスを採用しており、バッチ処理を一度に完了でき、温度に応じてオンラインで比率を自由に調整できるため、高水準の建築パネルを製造できます。

仕様

コア材料	PIRフォーム。(密度:38-45kg/m³)
コアの厚さ	30mm、50mm、75mm、100mm、120mm、150mm、180mm、200mm、250mm。
金属の厚さ	0.4-0.8ミリメートル
金属板材	PPGI(塗装済み亜鉛メッキ鋼)。 PPGL(塗装済みガルバリウム鋼)。ステンレススチール。アルミニウム。
サーフェスカラー	ホワイト、シルバー、ブラック、ブルー、レッド、その他のRALシリーズ。
サーフェステクスチャ	フラット、リップル、波形。
パネル幅	930mm、950mm、1000mm、1130mm、1150mm。
パネルの長さ	最大12m。

垂直荷重と熱性能

(0.5mm鋼板スキン;許容変形f≤L/240.)

厚さ(mm)	W/m2k	G(キログラム)	P=KN/m2	0.60	0.80	1.00	1.20	1.50
30	0.32	9.32	L(メートル)	2.60	2.30	2.08	1.91	1.72
50	0.31	10.06	L(メートル)	3.52	3.04	2.69	2.42	2.11
75	0.21	11.06	L(メートル)	4.71	4.09	3.64	3.29	2.89
100	0.19	12.05	L(メートル)	5.76	5.02	4.47	4.05	3.56
120	0.16	12.84	L(メートル)	6.53	5.68	5.07	4.60	4.04
150	0.11	14.04	L(メートル)	7.56	6.58	5.87	5.32	4.68

表面処理

断熱パネルの表面を波形またはリブ状に加工すると、美観が向上するだけでなく、パネルの構造強度と剛性が向上し、耐風性と耐圧性が向上します。

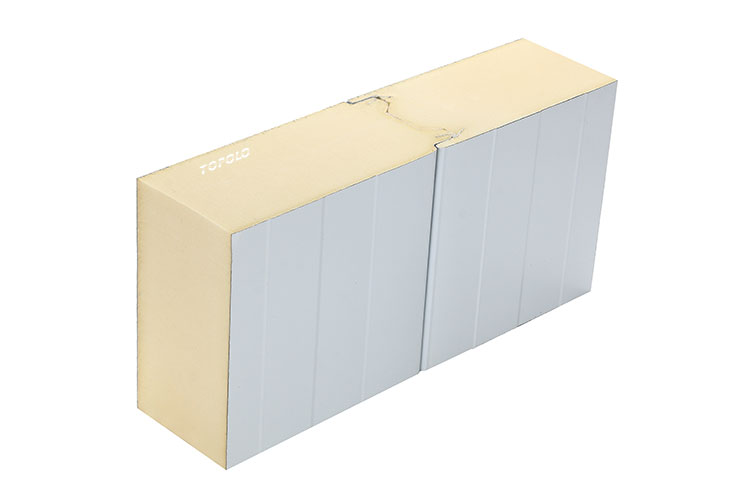

接続方法

PIR サンドイッチパネルの接続に選択される方法は、構造要件、設置速度、美観への考慮事項、熱性能など、プロジェクトの特定のニーズによって異なります。最も一般的な方法は、ロックジョイント、ボルト接続、さねはぎ接続であり、これらはすべて、建物の外壁をしっかりと耐久性があり、十分に断熱できるように設計されています。
