PMIフォーム

PMIフォームとは何ですか?

PMI(ポリメタクリルイミド)フォームは、架橋硬質構造フォーム材料です。ベース樹脂にメタクリル酸(MAA)とメタクリロニトリル(MAN)共重合体を使用し、独自の固体発泡技術を採用しています。100%独立気泡構造で、総合的な性能が非常に優れています。均一に架橋されたセル構造により、優れた機械的特性、熱変形温度、化学的安定性が得られます。

PMIフォームコアの性能

軽量・高強度
同じ密度のフォームの中で、PMIフォームは現在、比強度と比剛性が最も高い硬質独立気泡フォーム材料です。従来の素材 (木材や金属など) よりもはるかに軽量ですが、その強度は一部のアルミニウム合金に近いです。

防水性と防
湿性PMIフォームの細孔は閉じられ、互いに隔離されています。泡が完全に閉じているため、サンドイッチコアに水分や水が入りにくいです。

高温耐性
PMIフォームのポリマー鎖は、完全なイミド環構造と鎖間架橋構造であり、材料の耐熱性と耐圧性を大幅に向上させ、長期使用温度は180〜250°Cに達する可能性があります。

接着しやすい
PMIフォームは、極性の高い分子構造と緻密な細胞表面状態を持っています。複合サンドイッチ材料の共硬化成形プロセスにおいて、エポキシ、ビスマレイミド、シアネートエステルなどのさまざまな樹脂と良好な結合を形成できます。

加工が容易な

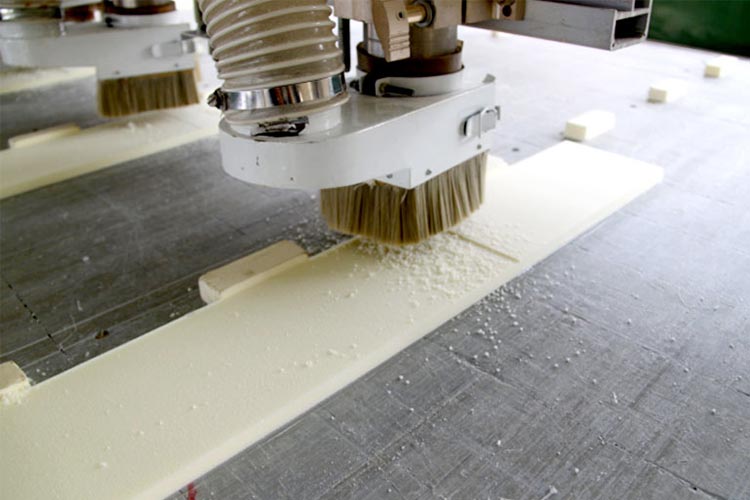

PMIフォームは、切断、スライス、フライスなどが簡単です。CNC工作機械を使用して特殊形状の発泡部品に加工できます。発泡シートは、加熱条件下でさまざまな単一曲面に曲げることもできるため、設計とプロセスの自由度が向上します。

低誘電特性
PMIフォームは、誘電率と誘電損失が非常に低く、マイクロ波を放出および送信する必要がある構造に適しています。

仕様

大きさ	1250X2500mmまたは1800X800mm。
厚さ	1mm – 100mm(公差±0.2mm)
密度	75/110/205kg/m³です。
色	白/黄色。

パフォーマンスパラメータ

(微細孔構造)

密度	kg/m³	75	110
圧縮強度	MPa	1.68	3.65
引張強度	MPa	2.28	3.84
せん断強度	MPa	1.44	2.38
弾性率	MPa	102.9	181.1
せん断弾性率	MPa	42.2	67.9
破断点伸び	%	3.12	3.43
熱たわみ温度	°C	239.4	243.1
誘電率	–	1.11	1.15
誘電損失	タンδx10-3	5.4	5.7

パフォーマンスパラメータ

(メソポア構造)

密度	kg/m³	75	110
圧縮強度	MPa	1.68	3.65
引張強度	MPa	2.28	3.84
せん断強度	MPa	1.44	2.38
弾性率	MPa	102.9	181.1
せん断弾性率	MPa	42.2	67.9
破断点伸び	%	3.12	3.43
熱たわみ温度	°C	239.4	243.1
誘電率	–	1.09	1.15
誘電損失	タンδx10-3	5.4	5.4

パフォーマンスパラメータ

(マクロポーラス構造)

密度	kg/m³	75	110	205
圧縮強度	MPa	1.68	3.65	9.01
引張強度	MPa	2.28	3.84	6.85
せん断強度	MPa	1.44	2.38	4.82
弾性率	MPa	102.9	181.1	350.2
せん断弾性率	MPa	42.2	67.9	145.4
破断点伸び	%	3.12	3.43	3.51
熱たわみ温度	°C	239.4	243.1	241.6
誘電率	–	1.11	1.15	1.27
誘電損失	タンδx10-3	5.4	5.7	6.5

PMIフォームの応用

PMIフォームは、風力発電、電子通信、航空宇宙、医療、造船、自動車、スポーツ用品など、幅広い用途に使用されています。
PMIフォームは、繊維強化樹脂層を表皮層とする高性能サンドイッチ構造複合材料の理想的なコア材料です。
PMIフォームは、力が大きくなく、材料に良好な波の透過率または表面特性が必要な場合に、主な耐荷重材料として使用されます。
