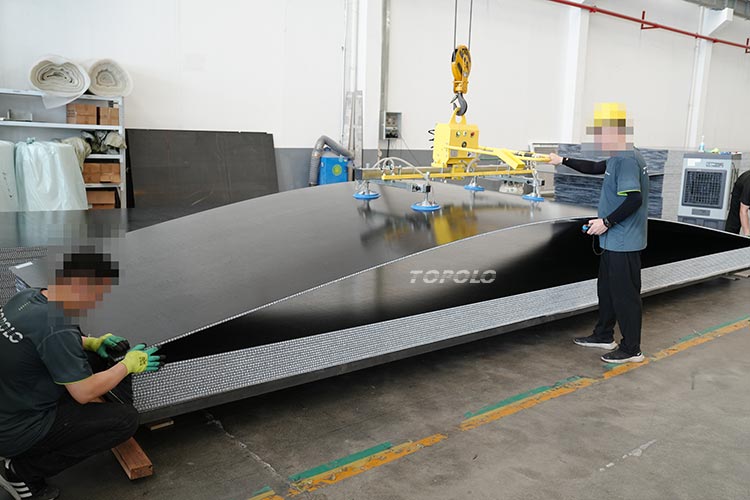

ポリプロピレンハニカムサンドイッチパネル
軽量化は、現代の工学構造研究における主要なトレンドです。数多くの軽量素材の中でも、ポリプロピレンハニカムはそのユニークな特性と構造により多くのエンジニアに好まれています。ポリプロピレンハニカム素材の主な利点は、その生体模倣構造設計にあります。天然のハニカムの構造を模倣し、材料内に規則的に配置された多数の中空ハニカムセルを形成します。この構造は、応力を分散することで外部荷重を効率的に支えながら、重量を大幅に軽減します。従来の固体材料と比較して、ポリプロピレンハニカムは単位重量あたりの優れた機械的特性を示し、軽量化と高強度のバランスをとるための理想的なソリューションを提供します。
軽量・高強度複合パネル
ポリプロピレンハニカムを芯材とした複合サンドイッチパネルは、軽量で強度が高いのが特徴です。これらのサンドイッチ パネルは通常、高強度フェースシート素材の上層と下層の 3 層で構成され、中央にポリプロピレン ハニカム コアがあります。適切なインターフェース設計により、この複合構造は各コンポーネントの長所を最大限に活用しています。
動作原理
- フェーシングは引張荷重、圧縮荷重、曲げ荷重に耐え、構造の剛性と強度を提供します。
- ハニカムコアは、その独自のセル構造を通じて、フェーシングから伝達される荷重を構造全体に分散します。
ポリプロピレンハニカムサンドイッチパネルの仕様

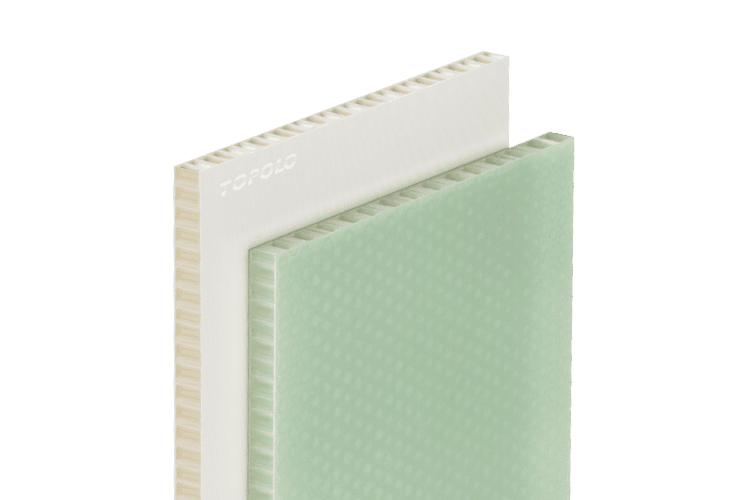

| 対 | GRP/FRP(グラスファイバー強化プラスチック)シート。 |
| CFRT(連続繊維強化熱可塑性プラスチック)シート。 | |

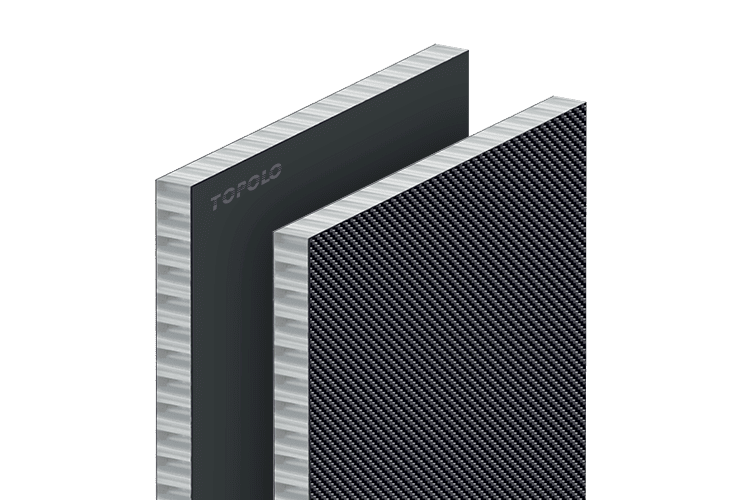

| 炭素繊維プリプレグシート。 | |
| アルミシート。 | |
| ACP(アルミコンポジット)パネルなど | |
| コア | PP(ポリプロピレン)ハニカム。 |
| 複合法 | 接着剤、熱複合材。 |
| 厚さ | 10-150mmです。 |
| 長さ | 最大12000mm。 |
| 幅 | 最大3200mm。 |
ポリプロピレンハニカムコアの性能パラメータ
| セルサイズ(mm) | 8 | 10 | 12 |
| 密度(kg/m³) | 80 | 75 | 70 |
| 圧縮強度(MPa) | 1.66 | 1.58 | 1.47 |
| 圧縮弾性率(MPa) | 45.7 | 41.2 | 38.9 |
| せん断弾性率(MPa) | 0.50 | 0.45 | 0.40 |
| 動作温度(°C) | -40-80 | -40-80 | -40-80 |
| 断熱U値 | 2.2 | 2.2 | 2.2 |
ハニカムパネル製品をご覧ください
アプリケーションシナリオ
ポリプロピレンハニカムサンドイッチパネルの「軽量かつ高強度」の特性により、航空宇宙、鉄道輸送、自動車製造、建築装飾、造船などの分野で幅広い応用の可能性がもたらされます。
- 乾式貨物トラック、乾式貨物トレーラー、ドロップサイドトラックなど
- キャラバン、ティアドロップトレーラーなど。
- クルーズ船やヨットの内部施設。
- 移動式建物、ステージ、足場、建物型枠など
- キャビネット、間仕切り、天井、テーブルトップなど。
- 航空機の床、搭乗通路、ターミナル内装設備など
- ピックルボールパドル、ポータブル卓球台など。
- 高速鉄道、地下鉄、バスの床と間仕切り。
ハニカムサンドイッチパネルの複合法
粘着複合ハニカムパネル
接着剤は、さまざまな特性の材料を接着するために使用されます。スキンとハニカムコアを接着剤で接着し、圧力を加えてパネルを一定時間固定します。この方法は主に、ポリプロピレンハニカムをFRP/GRP、炭素繊維、金属スキンなどの非熱可塑性スキン材料と接着するために使用されます。
熱可塑性複合ハニカムパネル
これは、主に熱可塑性スキン材料 (CFRT) 用のハニカム複合パネルを製造する新しい方法です。ポリプロピレンハニカムは熱可塑性プラスチックであるため、加熱によって熱可塑性CFRTに効果的に接着できます。接着剤で接着されたハニカム サンドイッチ パネルと比較して、この方法はより効率的な製造プロセスを提供し、その結果、確実で強力な接着が実現し、亀裂に対する耐性が向上します。
大手メーカー – TOPOLOGROUP
新しい軽量複合パネルの中国の大手メーカーとして、TOPOLOGROUP は革新的な材料技術を使用して高仕様のポリプロピレンハニカム サンドイッチ パネルを製造し、さまざまな業界に軽量ソリューションを提供しています。TOPOLOGROUPは、熱可塑性複合ハニカムパネルと接着複合ハニカムパネルの専門生産ラインを確立しており、製品の品質と生産量の両方が中国で最高です。
高精度加工
複合生産ラインで仕上げられたポリプロピレンハニカムサンドイッチパネルは、直接使用できないことが多く、最終用途の基準を満たす完成品になるには変更またはさらなる加工が必要です。ハニカムパネルの構造により、特に大型パネルや薄肉パネルの場合、従来の固体材料よりも加工が大幅に困難になります。TOPOLOGROUPの高精度、5軸、同期CNC加工プラットフォームは、切断、穴あけ、その他の加工作業を簡単に処理します。
ポリプロピレンハニカムサンドイッチパネルの詳細については、お問い合わせください。
